クリスマス用イルミネーション
使用するもの
材料は、100円shopから、2個100円でダイソーなどで売られているLEDミニドームライト、2012.5.24に紹介した自動点滅7色LEDです。その他に、必要なのは、プラスドライバー、ハンダとハンダコテ、適当な導線(例えば、秋月電子のブレッドボード用ジャンパーコード、オスーオス用の片側の端子部分を流用)や適当な工具(ペンチ)など。
工作
1個のLEDミニドームライトをプラスドライバで電池(C2032)を、取り出します。電池を取り外して、ドーム部分とLED部分を外します。スイッチにLEDがハンダでついているので、ここにハンダを当てて、LEDを取り外します。もう一つの自動点滅7色LEDの方もLEDをペンチなどで外します。このLEDプラス側はまだ長いので、そのままスイッチにはんだ付けできますが、マイナス側は短くて電池まで届きません。そこでブレッドボードの端を切って、その部分をＬ型に曲げて、届かない部分とはんだ付けします。
スイッチとの間に抵抗などを入れてもいいかもしれません。面倒なので、材料と完成図だけ載せておきます。
材料1.7色自動点滅LED

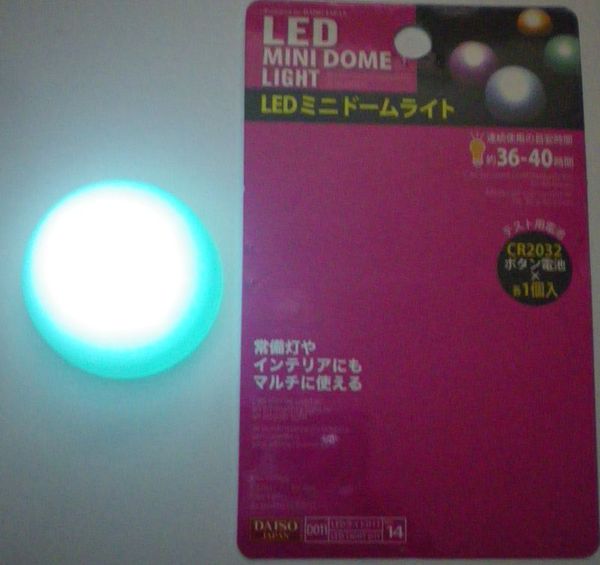

材料2.LEDミニドームライト(発行色は白色のみ、100円で2個入っている。ドームのプラスチックは2色で、色は4種(白、緑、ピンク、黄)あるが、白との組み合わせで3タイプになる模様)

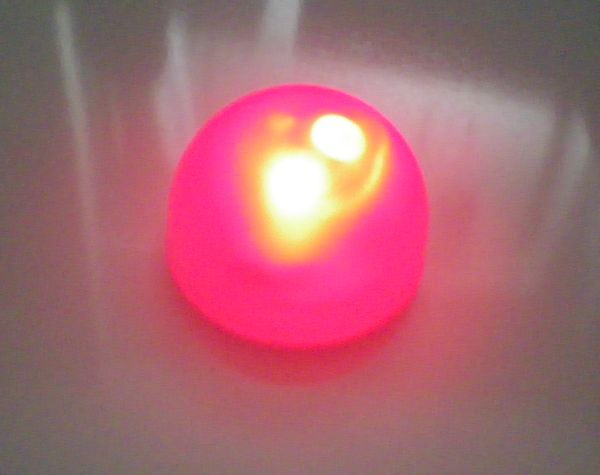

完成後
画像だと分かりにくいですね。一応、下記URLに動画を置いてます。デジカメで録画した素材(avi形式、5秒、5.6MB)を(mp4形式、5秒、946KB)に変換してみましたが、元の映像がよくないので、いまいち雰囲気が伝わりそうにありません。
http://http://snaka.html.xdomain.jp/douga/douga01.mp4
＜2012.12.8＞
